Влітку під сонячними панелями на металевому даху температура сягає 70-80 °C. Звичайний ПВХ-кабель із будівельного магазину розрахований на тривалу роботу при температурі жили до 70 °C. Тобто вже з першого спекотного сезону такий провід працює на межі допустимого, а через кілька років його ізоляція починає тріскатися.
Для власника станції це означає зупинку генерації, пошук пошкодження і часто демонтаж частини панелей, бо кабель прокладено під ними. Панелі мають гарантію 25-30 років, і провід між ними повинен служити не менше. Тому для фотоелектричних систем випускають окремі кабелі з іншою ізоляцією, іншою конструкцією жили та власними стандартами. Німецька компанія Lapp виробляє їх у межах промислової лінійки OLFLEX.
Що відбувається з кабелем при монтажі на даху
Побутовий кабель проектують для прокладання в стінах і кабель-каналах, де стабільна температура, немає прямого сонця і майже немає вологи. У таких умовах ПВХ-ізоляція служить десятиліттями.
На даху кабель щодня зазнає кількох навантажень одночасно:
- температура змінюється від −20 °C взимку до +80 °C влітку, тому ізоляція постійно розширюється і стискається;
- ультрафіолет руйнує полімери без спеціальних стабілізаторів;
- дощ, сніг, конденсат та озон прискорюють старіння оболонки;
- вітер розхитує незакріплені ділянки, і провід стирається об краї профілю;
- птахи облаштовують гнізда під панелями й пошкоджують відкриту ізоляцію.
Слабке місце ПВХ пов’язане з його складом. М’якості цьому пластику надають пластифікатори. Під дією тепла та сонця вони поступово виходять із матеріалу, ізоляція твердне і тріскається під час згинання. У стіні такий процес триває десятиліттями, на даху займає кілька сезонів.
Чому пошкодження на стороні постійного струму небезпечніше
Від панелей до інвертора йде постійний струм. У приватних станціях напруга ланцюжка панелей зазвичай становить 400-600 В, у комерційних доходить до 1000-1500 В.
Змінний струм у мережі 50 Гц проходить через нуль сто разів на секунду, тому дуга від поганого контакту часто гасне сама. Постійний струм таких моментів не має. Якщо ізоляція тріснула або з’єднання ослабло, дуга горить стабільно і нагріває конектори, ізоляцію та покрівлю поруч. Запобіжник чи автоматичний вимикач при цьому не спрацьовує, бо струм у ланцюзі не перевищує номінального. У США через це електротехнічні норми NEC вимагають від сонячних систем окремого захисту від дугового пробою, але надійніше не допускати пошкодження ізоляції взагалі.
Німецький інститут Fraunhofer ISE разом із TÜV Rheinland проаналізували пожежі на фотоелектричних установках у Німеччині. Висновок дослідників: більшість інцидентів спричинили помилки монтажу, неякісні з’єднання та поєднання несумісних компонентів на стороні постійного струму, а не дефекти самих панелей.
Звідки походить OLFLEX
Компанію Lapp заснували Оскар та Урсула Лапп у 1959 році в Штутгарті. Першим продуктом став OLFLEX, серійний кабель керування для верстатів. Назва поєднує німецькі слова Öl («олива») та flexibel («гнучкий»): кабель мав витримувати мастила й працювати в рухомих частинах обладнання.
Сьогодні Lapp є міжнародною групою, яка досі належить родині засновників. OLFLEX охоплює сотні позицій для роботів, харчової промисловості, вітрових електростанцій, частотних приводів і сонячних систем. Більшість цих кабелів створені для промислових умов із високими вимогами до температури, хімічної стійкості та механічних навантажень.
Серія OLFLEX SOLAR і стандарт EN 50618

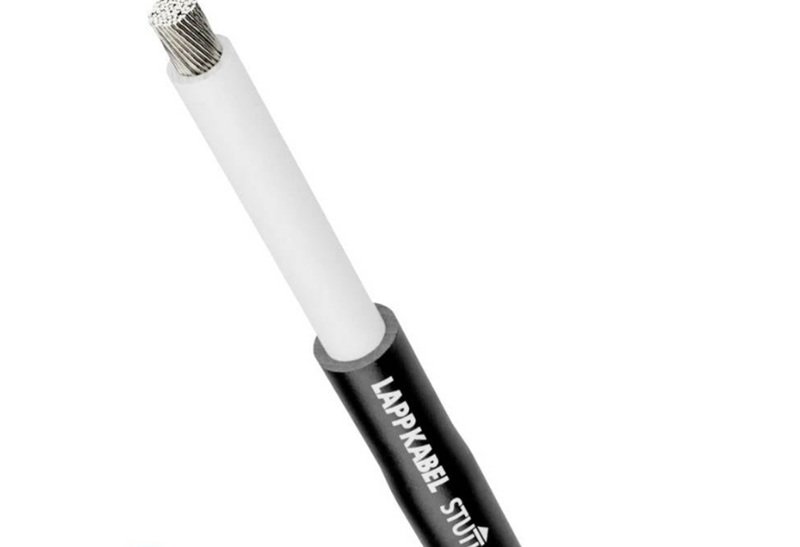

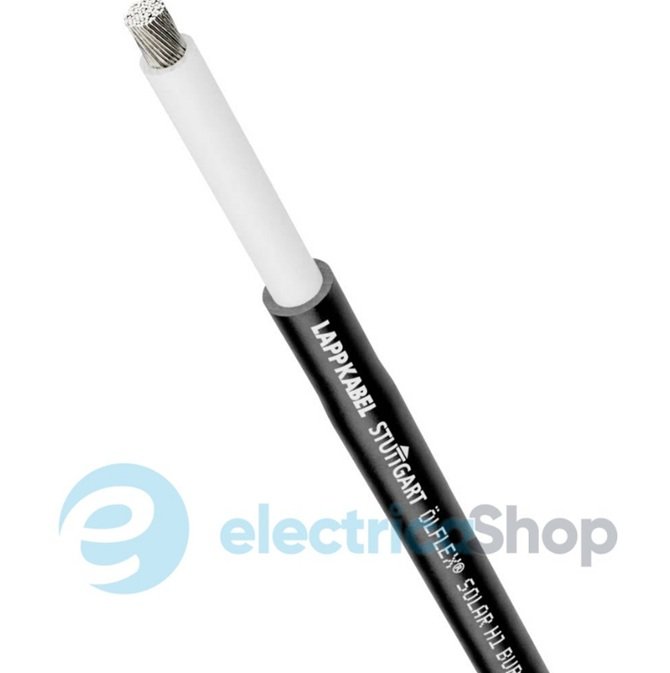

Для з’єднання сонячних панелей Lapp випускає серію OLFLEX SOLAR. Кабелі відповідають європейському стандарту EN 50618 (позначення H1Z2Z2-K) та міжнародному IEC 62930. Обидва документи розроблені саме для фотоелектричних систем і передбачають випробування на нагрів, холод, ультрафіолет, озон і поширення полум’я.
Основні характеристики таких кабелів:
- номінальна напруга 1,5 кВ постійного струму із запасом для довгих ланцюжків панелей;
- робоча температура від −40 до +90 °C, допустимий нагрів жили до 120 °C сумарно протягом 20 000 годин;
- зшита ізоляція, яка при перегріві не плавиться і не деформується;
- стійкість до ультрафіолету, озону та вологи;
- безгалогенні матеріали, що під час горіння не виділяють корозійних газів;
- багатодротова жила з лудженої міді класу 5, яка не окиснюється і легко згинається.
Порівняння з побутовим кабелем показове. ПВХ-провід розрахований на 70 °C, сонячний на 90 °C. Звичайний кабель не рекомендують монтувати на морозі без прогріву, а сонячний працює до −40 °C. Для кабелів за EN 50618 закладено 25 років служби, що відповідає гарантії більшості панелей.
Окремий випадок становлять дахи корівників і пташників. У повітрі таких приміщень є аміак, який руйнує звичайні пластики, тому кабелі для агрооб’єктів додатково перевіряють на стійкість до нього.
Кабелі для інвертора та акумуляторів
Інвертор перетворює постійний струм на змінний за допомогою транзисторів, що перемикаються з частотою від кількох до десятків кілогерц. Побічний результат такої роботи – електромагнітні завади, які поширюються по кабелях і заважають роботі Wi-Fi, систем моніторингу, лічильників і датчиків.
Для таких ліній Lapp пропонує екрановані кабелі, наприклад OLFLEX CLASSIC 110 CY, та серію OLFLEX VFD для частотних перетворювачів. Мідне обплетення утримує завади всередині кабелю, але лише за умови правильного заземлення: екран підключають з обох кінців через кабельні вводи з круговим контактом, як-от SKINTOP від того ж виробника.
Окрема тема стосується акумуляторів. Після відключень 2022–2023 років тисячі приватних будинків в Україні отримали гібридні станції з батареями на 48 В. При такій напрузі інвертор на 5 кВт бере від батареї понад 100 А, на 10 кВт близько 200 А. Переріз кабелю тут становить 25-70 мм², і жорсткий провід у тісній шафі складно укласти без навантаження на клеми. З часом таке з’єднання слабне і починає грітися, тому для акумуляторних ліній обирають гнучкі кабелі.
Як переріз і якість міді впливають на виробіток
Кабель впливає і на кількість енергії, яку отримує власник станції. Для прикладу: ланцюжок панелей видає 13 А, відстань до інвертора 30 м, отже разом зі зворотним проводом виходить 60 м. Опір мідної жили перерізом 4 мм² становить близько 5 Ом на кілометр. У години максимальної генерації на лінії губиться майже 4 В напруги і понад 50 Вт потужності. При перерізі 6 мм² втрати зменшуються приблизно на третину.
Реальні цифри вищі, бо опір міді зростає приблизно на 0,4 % на кожен градус: при 70 °C він на 20 % більший за довідкове значення для 20 °C. У дешевих кабелів із жилою CCA (алюміній, покритий міддю) опір ще приблизно в півтора раза вищий. За 25 років така різниця складає сотні кіловат-годин.
Як перевірити кабель перед покупкою
Відомі бренди часто підробляють, і на ринку трапляються кабелі з написом OLFLEX, які Lapp не виготовляла. Перевірити продукцію можна за кількома ознаками:
- на оболонці нанесено назву серії, стандарт, переріз, напругу та номер партії;
- продавець надає сертифікати відповідності й технічну специфікацію;
- кабель із заниженим перерізом або жилою CCA помітно легший за оригінал;
- луджена мідь на зрізі має рівний сріблястий колір без темних ділянок.
Надійніше купувати в спеціалізованих магазинах електротехніки, де в описі товару вказані стандарт, переріз і сфера застосування. Наприклад, кабель Lapp OLFLEX для сонячних станцій та підключення інверторів можна підібрати за технічними характеристиками: порівняти серії, звірити переріз із розрахунком втрат і врахувати умови прокладання.
Різниця між побутовим і спеціалізованим кабелем не помітна під час монтажу. Вона проявляється через кілька років, коли ізоляцію звичайного проводу доводиться міняти, знімаючи панелі, а кабель за EN 50618 продовжує працювати. OLFLEX має перевагу завдяки термостійкій ізоляції, відповідності профільним стандартам, екранованим серіям для інверторів і гнучким жилам для акумуляторних ліній. Витрати на такий кабель становлять невелику частку бюджету станції, а від нього залежить безпечна робота системи протягом усього терміну служби.
