Пневматичні та гідравлічні системи створюють на виробництві значні зусилля — циліндр діаметром усього 100 мм при тиску 6 бар здатен розвивати зусилля понад 470 кг. Ця сама сила, яка рухає верстати, прес-форми та автоматичні лінії, за відсутності належного захисту може стати причиною серйозної травми персоналу. За статистикою охорони праці, значна частка виробничих травм на підприємствах із пневмо- та гідрообладнанням пов’язана саме з несподіваним спрацюванням механізмів або залишковим тиском у системі, яку помилково вважали знеструмленою.
Саме тому питання безпеки пневмосистем — це не другорядна вимога, а базова складова проєктування будь-якого виробництва. Якщо ви оцінюєте, яке обладнання варто додати до власної системи захисту персоналу, вас може зацікавити окрема категорія на сайті ПНЕВМАТ — там зібрані рішення, які закривають типові ризики роботи з пневмо- та гідросистемами: від клапанів безпечного скидання тиску до LOTO-обладнання та захисних бар’єрів.
- Ключові ризики при роботі з пневмо- та гідросистемами
- Несподіване спрацювання циліндра
- Залишковий тиск у магістралі
- Аварійне відключення без контрольованого скидання тиску
- Людський фактор і відсутність процедур
- Технічні рішення для захисту персоналу
- Клапани безпечного скидання тиску
- Системи LOTO (Lockout-Tagout)
- Захисні екрани та бар’єри
- Датчики та аварійні вимикачі
- Порівняння основних рішень для безпеки пневмосистем
- Відповідність європейським стандартам безпеки
- Практичні поради щодо впровадження
- Висновок
Ключові ризики при роботі з пневмо- та гідросистемами
Перш ніж говорити про захисне обладнання, варто розуміти, звідки саме походить небезпека. На практиці більшість інцидентів на виробництвах зі стисненим повітрям і гідравлікою повʼязані з кількома типовими сценаріями.
Несподіване спрацювання циліндра
Пневмоциліндр чи гідроциліндр може несподівано спрацювати під час технічного обслуговування, налагодження або усунення несправності — якщо система залишається під тиском, а оператор вважає, що вона знеструмлена. Наслідки такого спрацювання — це затиснення кінцівок, удари рухомими частинами обладнання, а в окремих випадках — тяжкі травми.
Залишковий тиск у магістралі
Один із найнебезпечніших і водночас найменш очевидних ризиків — залишковий тиск. Навіть після вимкнення компресора чи основного джерела живлення в трубопроводах і пневмоциліндрах може зберігатися значний тиск повітря. Персонал, який відкриває з’єднання чи від’єднує шланг, вважаючи систему безпечною, наражається на ризик раптового викиду повітря або деталей з’єднання.
Аварійне відключення без контрольованого скидання тиску
Якщо аварійне відключення системи відбувається без передбаченого механізму контрольованого скидання тиску, обладнання може зупинитися в непередбачуваному положенні — з піднятим вантажем, стиснутою деталлю чи частково відкритим затискачем. Це створює додаткову небезпеку вже на етапі відновлення роботи після аварії.
Людський фактор і відсутність процедур
За даними досліджень з охорони праці, значна частина інцидентів на промисловому обладнанні трапляється не через технічну несправність, а через порушення процедур блокування та маркування (Lockout-Tagout) під час обслуговування — коли персонал покладається на візуальний огляд замість фізичного унеможливлення випадкового запуску системи.
Технічні рішення для захисту персоналу
Клапани безпечного скидання тиску
Клапани безпечного скидання тиску (safety exhaust valves) — це компоненти, які гарантовано скидають залишковий тиск із ділянки системи перед тим, як персонал отримає до неї фізичний доступ. На відміну від звичайного зворотного чи запобіжного клапана, такі пристрої відповідають підвищеним вимогам до надійності: вони проєктуються так, щоб відмова одного елемента не призводила до втрати функції безпеки.
Системи LOTO (Lockout-Tagout)

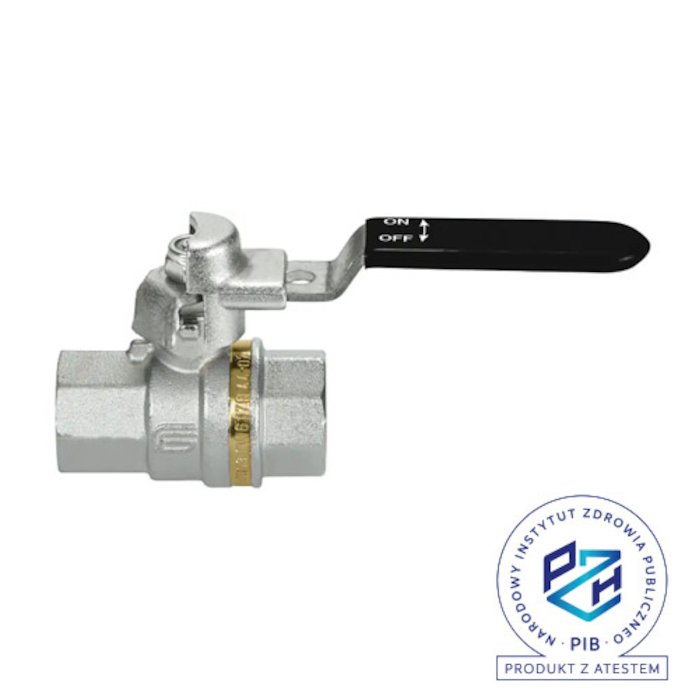

LOTO-обладнання — блокувальні крани, замки, бирки та комплексні станції блокування — забезпечує фізичне унеможливлення випадкового відновлення подачі повітря чи енергії під час обслуговування обладнання. Принцип простий: кожен працівник, який виконує роботи на ділянці, встановлює власний замок на пристрій блокування, і система не може бути запущена, доки всі замки не знято. Детальніше про принципи роботи LOTO-кранів і їхні різновиди ми розглядали в окремій статті — тут лише зазначимо, що це один із найефективніших інструментів запобігання травматизму при обслуговуванні пневмосистем.
Захисні екрани та бар’єри
Фізичні бар’єри — захисні екрани, огородження рухомих частин, світлові завіси — унеможливлюють випадкове потрапляння кінцівок персоналу в зону дії пневмоциліндрів та іншого рухомого обладнання. Такі рішення особливо важливі на ділянках із високою швидкістю циклу роботи механізмів, де людина фізично не встигає відреагувати на рух обладнання.
Датчики та аварійні вимикачі
Сучасні пневмосистеми дедалі частіше комплектуються датчиками тиску, положення та наявності персоналу в небезпечній зоні, які автоматично блокують роботу обладнання при виявленні відхилення від норми. Аварійні вимикачі (E-stop), у свою чергу, дозволяють миттєво зупинити систему в разі нештатної ситуації — за умови, що вони поєднані з контрольованим скиданням тиску, а не просто розривають електричне живлення.
Порівняння основних рішень для безпеки пневмосистем
| Тип обладнання | Який ризик закриває | Де застосовується |
|---|---|---|
| Клапан безпечного скидання тиску | Залишковий тиск у магістралі | Ділянки обслуговування, точки під’єднання інструменту |
| LOTO-крани та станції блокування | Випадковий запуск під час ремонту | Будь-яке обладнання, що потребує планового обслуговування |
| Захисні екрани та світлові завіси | Механічний контакт із рухомими частинами | Преси, автоматичні лінії, зони з циклічним рухом циліндрів |
| Датчики положення та тиску | Відхилення від штатного режиму роботи | Автоматизовані виробничі лінії |
| Аварійні вимикачі (E-stop) з контрольованим скиданням | Аварійна зупинка без небезпечного залишкового тиску | Усі ділянки з пневмо- та гідроприводом |
Як видно з таблиці, жодне окреме рішення не закриває всі ризики одночасно — ефективний захист персоналу будується на поєднанні кількох рівнів безпеки, кожен з яких компенсує слабкі місця іншого.
Відповідність європейським стандартам безпеки
Для підприємств, орієнтованих на експорт, питання безпеки пневмо- та гідрообладнання виходить за межі внутрішньої культури охорони праці — це пряма вимога ринку. Європейські директиви з безпеки машин (зокрема Директива про машини — Machinery Directive) встановлюють чіткі вимоги до конструкції захисних систем, включно з принципами відмовостійкості (fail-safe) та обов’язковим контрольованим скиданням залишкового тиску перед обслуговуванням обладнання.
Використання сертифікованих компонентів безпеки — клапанів, LOTO-обладнання, аварійних вимикачів, які відповідають цим стандартам, — стає обов’язковою умовою для підприємств, що постачають продукцію чи обладнання на європейський ринок. Це також суттєво спрощує проходження аудитів з боку іноземних партнерів та сертифікаційних органів.
Практичні поради щодо впровадження
Впровадження системи безпеки пневмоустаткування варто починати з таких кроків:
- Проведіть аудит ризиків на кожній ділянці, де використовується пневмо- чи гідрообладнання — визначте точки з найвищою ймовірністю несподіваного спрацювання чи залишкового тиску.
- Впровадьте процедури LOTO як обов’язковий стандарт для будь-якого технічного обслуговування, а не як формальність.
- Оснастіть критичні ділянки клапанами безпечного скидання тиску — особливо там, де персонал регулярно від’єднує шланги чи компоненти.
- Встановіть фізичні бар’єри на ділянках із високою швидкістю циклу роботи обладнання.
- Навчайте персонал — навіть найкраще обладнання безпеки не замінить розуміння працівниками ризиків і процедур.
Висновок
Безпека пневмо- та гідросистем — це комплексна задача, яка вимагає поєднання правильного обладнання, чітких процедур і навченого персоналу. Клапани скидання тиску, LOTO-станції, захисні екрани, датчики й аварійні вимикачі закривають різні типи ризиків, і лише їхнє спільне застосування дає надійний результат. Для підприємств, орієнтованих на європейський ринок, дотримання відповідних стандартів безпеки — це не додаткова опція, а обов’язкова умова роботи з іноземними партнерами. Інвестиції в безпечну пневматику окупаються не лише збереженням здоров’я персоналу, а й зниженням простоїв, страхових ризиків і репутаційних втрат підприємства.
