Проверка диода основана на его фундаментальном свойстве — способности пропускать электрический ток строго в одном направлении. Внутренний p-n переход элемента в нормальном состоянии работает как автоматический клапан: при подаче положительного потенциала на анод и отрицательного на катод (прямое включение) переход открывается, а при смене полярности (обратное включение) — полностью блокирует движение электронов. Пробой полупроводника превращает деталь в обычный кусок провода с нулевым сопротивлением, а обрыв — в глухой изолятор, который не пропускает ток ни при каких условиях.
Диагностика компонентов непосредственно на печатном узле осложняется тем, что диод редко находится в цепи один. Он может быть зашунтирован низкоомными резисторами, вторичными обмотками импульсных трансформаторов или соединен параллельно с другими полупроводниками. Измерительный ток, посылаемый прибором, пойдет по пути наименьшего сопротивления через параллельные ветви схемы, что способно исказить реальные параметры и показать ложное короткое замыкание или утечку там, где элемент абсолютно исправен.
При замене дефектных компонентов в процессе ремонта инженеры учитывают не только технические параметры, но и экономическую целесообразность обслуживания. На рынке представлены различные диоды стоимость которых напрямую зависит от их частотных характеристик, максимального тока и типа корпуса. Наличие надежного запаса ходовых полупроводников в мастерской позволяет восстанавливать цепи питания бытовой и цифровой техники без задержек на поиск и закупку копеечных радиодеталей.
Пошаговый алгоритм проверки в режиме диодной прозвонки

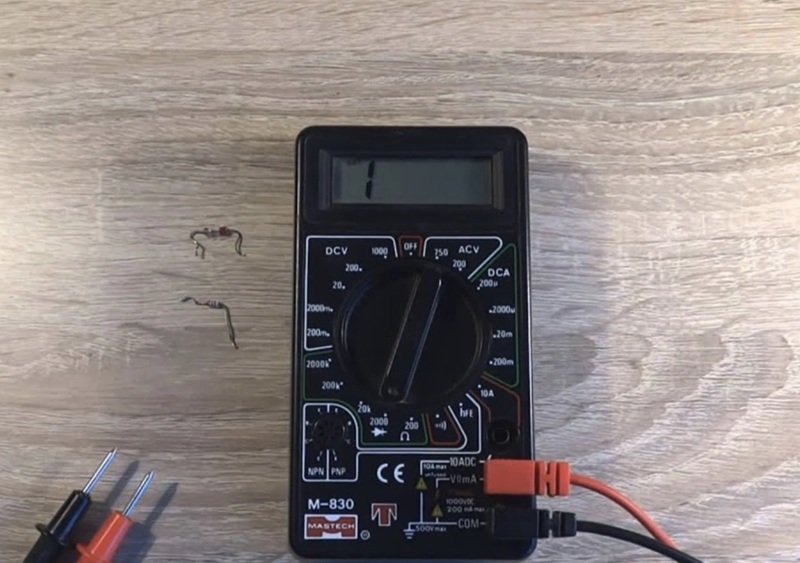

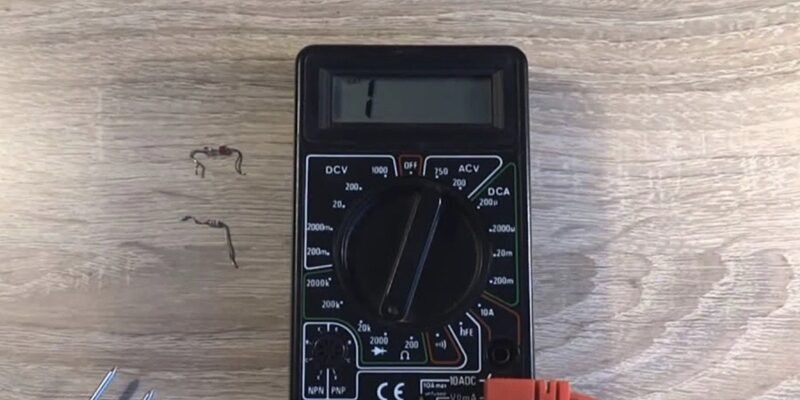

Перед началом любых измерительных процедур необходимо полностью обесточить устройство и разрядить высоковольтные конденсаторы фильтра питания, иначе остаточный заряд сожжет входные цепи измерительного прибора. Переведите селектор мультиметра в режим проверки диодов (на панели он обозначен графическим символом стрелки с вертикальной чертой на конце). В этом режиме тестер генерирует на щупах измерительное напряжение около 1.5–3 В, необходимое для преодоления потенциального барьера кремниевого перехода.
- Прямое подключение: приложите красный (положительный) щуп к аноду диода, а черный (отрицательный) — к катоду, который на корпусе детали всегда промаркирован кольцевой полосой. Исправный кремниевый элемент откроется, и на дисплее отобразится величина падения напряжения в милливольтах (mV). Для стандартных выпрямительных диодов это значение колеблется в пределах 500–700 mV, а для быстрых компонентов — 150–400 mV.
- Обратное подключение: поменяйте щупы местами (черный на анод, красный на катод). Поскольку исправный переход в этом направлении заперт, мультиметр должен показать выход за пределы измерения. В зависимости от прошивки прибора на экране отобразится символ «1», «OL» (Overload) или «—». Это означает, что ток через элемент не течет.
Как распознать скрытые ложные показания без выпаивания
Если при прямом и обратном замере мультиметр издает непрерывный звуковой сигнал, а на экране высвечиваются нулевые значения (близкие к 0–10 mV), это явный признак пробоя. Однако не спешите сразу срезать деталь. Обратите внимание на топологию платы: если параллельно диоду распаян низкоомный резистор (например, в цепях снаббера) или обмотка дросселя, тестер прозвонит именно их. Чтобы исключить влияние обвязки, достаточно аккуратно отпаять и приподнять над платой только один вывод диода (анод или катод), разорвав общую цепь, и повторить замер.
Если при прикосновении щупов мультиметр показывает падение напряжения в обоих направлениях в районе 100–300 mV, в цепи может быть установлен исправный диод шоттки который отличается низким барьером и высокой скоростью переключения. Из-за конструктивных особенностей его обратное сопротивление на плате часто шунтируется паразитными емкостями, поэтому для подтверждения его работоспособности и отсутствия токов утечки один из выводов также рекомендуется освободить от припоя.
Особенности проверки стабилитронов и светодиодов
Стабилитроны (диоды Зенера) проверяются по аналогичной схеме, но имеют технический нюанс: в прямом направлении они ведут себя как обычные диоды (600–700 mV), а в обратном — запираются до достижения своего паспортного напряжения стабилизации. Если это напряжение ниже, чем выдает мультиметр в режиме прозвонки (например, стабилитрон на 2.4 В), при обратном подключении прибор может показать утечку. Это нормальное поведение, и для его точной проверки потребуется подача питания от регулируемого источника через ограничительный резистор.
Светодиоды (LED) при проверке мультиметром выполняют дополнительную световую индикацию. Измерительного тока исправного тестера достаточно, чтобы кристалл маломощного светодиода начал слегка светиться при прямом подключении щупов. При этом падение напряжения на дисплее будет значительно выше, чем у кремниевых аналогов: от 1.8 В для красных до 3 В и выше для синих и белых светодиодов, поэтому некоторые бюджетные мультиметры с низким измерительным вольтажом не способны зажечь их, показывая «OL» в обоих направлениях.
