Під час виконання будівельних, монтажних чи такелажних робіт надійне фіксування та регулювання натягу тросів, канатів або ланцюгів відіграє вирішальну роль у безпеці всієї конструкції. Для ефективного розв’язання цих завдань використовують спеціальне гвинтове пристосування, і якщо ви плануєте купити талреп, необхідно детально розібратися в його різновидах, технічних параметрах та правилах розрахунку навантаження. Правильно підібраний натяжний пристрій запобігає провисанню кріпильних елементів, гарантує стабільність висотних споруд та підвищує загальну надійність такелажної системи.
Що таке талреп і як він працює
Талреп являє собою механічний пристрій, призначений для зміни довжини та регулювання рівня натягу канатних, тросових чи ланцюгових розтяжок. Конструкція виробу складається з двох основних частин: видовженого корпусу (муфти) та двох різьбових стержнів із натяжними кінцевиками. Головна технологічна особливість полягає у використанні протилежно спрямованої різьби – один стержень має правосторонню нарізку, а інший – лівосторонню. Завдяки такому рішенню під час обертання корпусу навколо власної осі обидва гвинти одночасно вкручуються всередину муфти або викручуються з неї. Це дає змогу плавно коригувати довжину системи без необхідності демонтажу чи додаткового закручування самого троса.
Основні елементи конструкції включають:
- Металеву муфту (закритого або відкритого типу), яка слугує основою для передачі силового зусилля.
- Гвинтові шпильки з протилежною різьбою, що забезпечують симетричний рух кінцевиків.
- Кріпильні елементи (гаки, кільця, вилки), які безпосередньо з’єднуються з вантажем, анкером чи канатом.
- Контргайки (у окремих модифікаціях), призначені для надійної фіксації обраного положення та запобігання самочинному розкручуванню під дією вібрацій.
Принцип дії пристрою базується на перетворенні обертального моменту в лінійне переміщення шпильок. Такелажні натягувачі застосовуються в багатьох галузях промисловості та будівництва. У мостобудуванні та під час монтажу висотних металоконструкцій (телекомунікаційних веж, щогл, антен) вони утримують вертикальне положення об’єктів. У морській справі та судноплавстві їх використовують для натягу стоячого такелажу й надійного кріплення палубного вантажу. Також пристрої затребувані під час транспортування великогабаритного обладнання на платформах, зведення підвісних систем, каркасних тентових споруд та спортивних майданчиків.

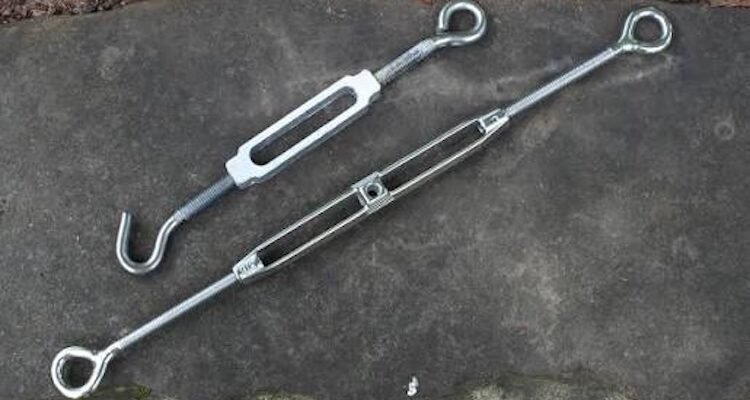

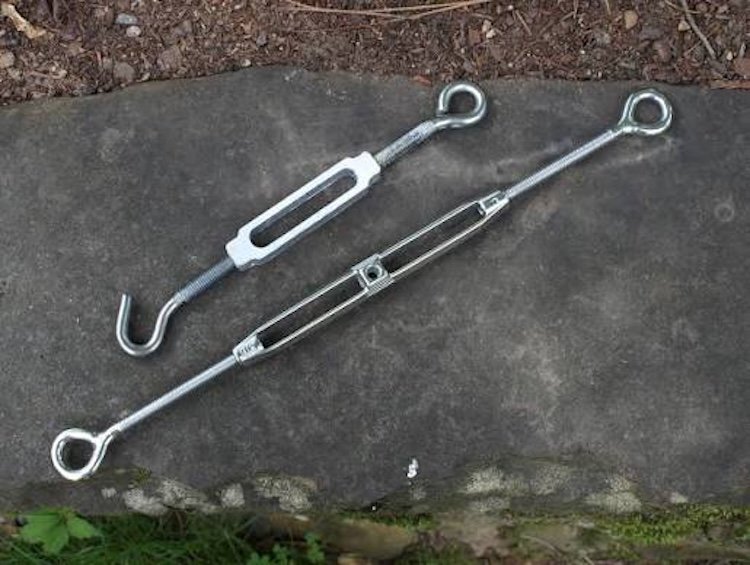

Основні види талрепів та їх відмінності
Ефективність застосування такелажного натягувача залежить від правильно обраної конфігурації його кінцевиків. Залежно від умов монтажу та типу з’єднувальних елементів розрізняють декілька стандартних варіантів виконання:
- Гак-гак (C+C) – модель із двома відкритими гаками на кінцях. Вона розрахована на швидкий монтаж і демонтаж у тимчасових конструкціях, де вимагається оперативність розгортання. Проте через відкриту форму гака цей тип має найнижчий рівень надійності за умов динамічних чи вібраційних навантажень, оскільки існує ризик самовільного вискочування петлі.
- Кільце-кільце (O+O) або око-око – конструкція із замкнутими суцільними вушками. Вони забезпечують максимально надійне з’єднання, яке повністю виключає випадкове розчеплення. Такий тип застосовують для стаціонарних і довговічних розтяжок, де монтаж здійснюється за допомогою додаткових з’єднувальних скоб або карабінів.
- Гак-кільце (C+O) – комбінований різновид, що поєднує зручність швидкого зачеплення гаком та надійність стаціонарного кріплення кільцем. Це універсальне рішення для багатьох побутових і напівпромислових завдань, коли один кінець системи фіксується капітально, а інший потребує періодичного знімання.
- Вилка-вилка (U+U) – професійний вилковий талреп, у якому кінцевики виконані у формі U-подібних вилок із пальцем та шплінтом. Ця конструкція є найміцнішою та розрахована на екстремальні робочі навантаження в відповідальних такелажних системах, відповідаючи суворим промисловим стандартам.
Окрім форми кінцевиків, талрепи поділяються за типом корпусу на відкриті та закриті. Відкриті муфти легші, дешевші та дають змогу візуально контролювати ступінь закручування різьби. Закриті (трубчасті) корпуси повністю захищають внутрішнє різьбове з’єднання від потрапляння бруду, пилу, вологи та абразивних часток, що критично важливо під час експлуатації в агресивних середовищах, на будівельних майданчиках чи в умовах морського клімату.
Як правильно вибрати та купити талреп
Щоб натяжний механізм функціонував безвідмовно та безпечно, під час підбору необхідно провести всебічний аналіз робочих параметрів. Головним критерієм вибору є робоче та граничне навантаження. Робоче навантаження вказує на максимальну вагу або зусилля, які пристрій здатний витримувати протягом тривалого часу без деформації. Граничне навантаження (руйнівне зусилля) визначає межу, за якої відбувається механічне руйнування виробу. У відповідальних такелажних операціях обов’язково закладається коефіцієнт запасу міцності, який може становити від 4:1 до 5:1 відносно номінальної ваги.
Під час розрахунку та оцінки характеристик слід детально аналізувати такі технічні параметри:
- Діаметр і крок різьби – визначають силові можливості пристрою. Що більший метричний розмір різьби (від М5 до М56 і більше), то вище допустиме натяжне зусилля.
- Довжина та хід регулювання – мінімальний та максимальний розмір виробу в розкрученому й повністю закрученому стані. Від цього параметра залежить компенсаційний запас для усунення провисання троса.
- Матеріал виготовлення – для звичайних умов застосовують якісну вуглецеву сталь. Якщо ж обладнання працюватиме у вологому середовищі або контактуватиме з хімікатами, обирають конструкційну сталь із гарячим оцинкуванням або нержавіючу сталь маркування А2 чи А4.
- Захисне покриття – оцинкування запобігає розвитку корозії та значно продовжує термін придатності різьбової пари, зберігаючи легкість обертання корпусу.
- Сумісність із супутніми елементами – розміри кінцевиків повинні відповідати діаметрам такелажних скоб, коушів, затискачів і талрепних кілець, використовуваних у загальному ланцюгу.
Підбір натяжного такелажного обладнання вимагає відповідального підходу та суворого дотримання технічних норм. Надійність кріплення безпосередньо залежить від точності розрахунку майбутніх навантажень, правильного вибору конфігурації кінцевиків (гак, кільце чи вилка) та відповідності антикорозійного захисту умовам довкілля. Пам’ятайте, що будь-яка помилка у визначенні робочого зусилля або використання неякісних матеріалів може призвести до аварійної ситуації чи пошкодження дороговартісного майна.
