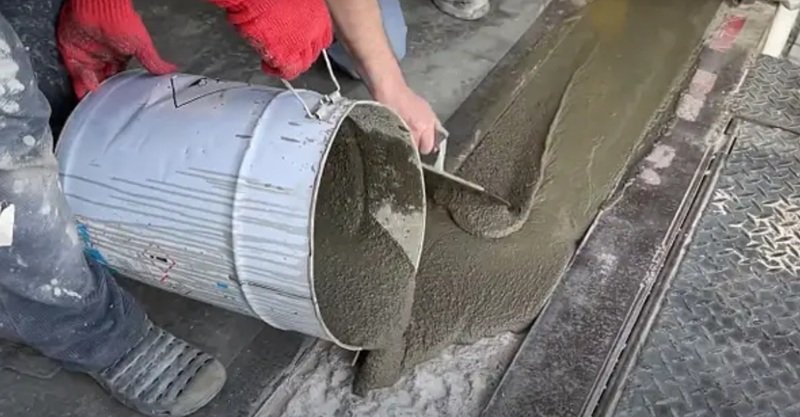

Приготовление смеси определяет прочность стяжки, кладки и штукатурки на всех этапах эксплуатации. Цементно-песчаная стяжка толщиной 40–80 мм принимает нагрузку от 200 до 500 кг/м² и служит основанием под финишные покрытия — плитку, ламинат, наливные полы. Для черновой подготовки полов применяют бетон марок М150–М200, для промышленных помещений с интенсивным движением техники — М300 и выше с добавлением фиброволокна дозировкой 600–900 г/м³.
Набор прочности происходит в течение 28 суток при температуре +18–22 °C и влажности 60–75%; за первые 7 суток масса достигает 70% марочной прочности, а первичное схватывание фиксируется через 45 минут после затворения. Отклонение пропорций на 10–15% снижает марку бетона с М200 до М150, а перенасыщение водой сокращает адгезию раствора к основанию в два-три раза и провоцирует усадочные трещины шириной свыше 0,3 мм.
Инструмент для замешивания: как избежать неравномерной массы

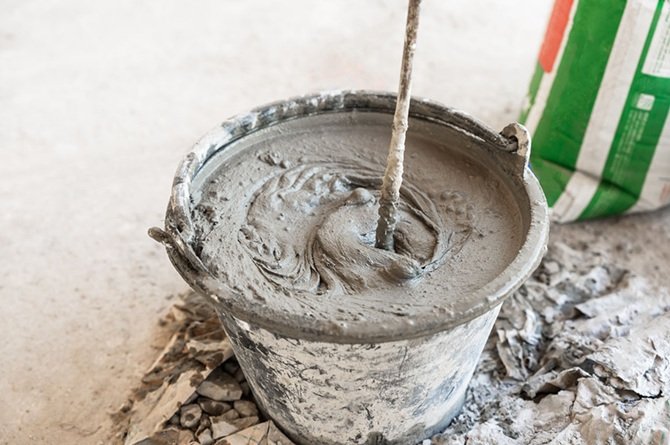

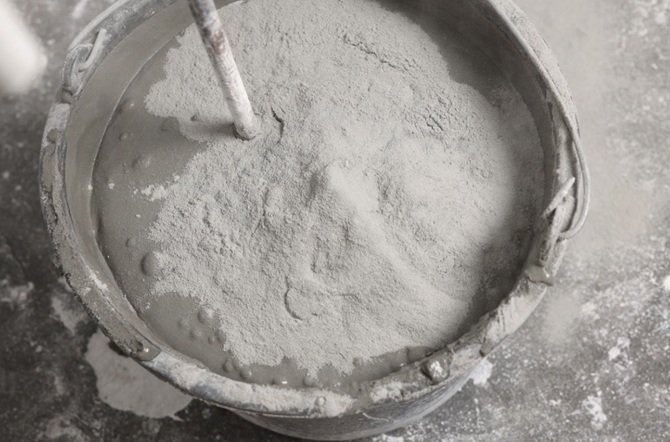

Ручной замес шпателем оставляет непромешанные комки цемента размером 5–10 мм — очаги будущих трещин и отслоений. Электрический миксер строительный для бетона обеспечивает однородность массы за 3–5 минут при скорости вращения 400–600 об/мин и мощности от 1200 Вт. Двухскоростные модели с крутящим моментом 40–60 Н·м справляются с замесом объемом до 65 литров за один цикл без перегрева обмоток.
Форму и диаметр насадки подбирают под тип раствора: для жидких клеевых составов подойдут винтовые венчики диаметром 80–100 мм, для густых бетонных смесей — спиральные диаметром 120–160 мм и длиной штока 400–600 мм. Емкость для замеса должна превышать объем сухой смеси в 1,5 раза — тесная тара приводит к разбрызгиванию и неполному перемешиванию нижних слоев. Соблюдение указанных параметров замеса сокращает расход материалов на 8–12% и продлевает межремонтный интервал стяжки до 15–20 лет.
Расчет пропорций: почему избыток воды портит результат
Стандартное соотношение цемента М400, песка и щебня для бетона М250 составляет 1:2,1:3,9 по массе при водоцементном отношении 0,5–0,55. Превышение доли воды до 0,7 снижает конечную прочность на 25–30% и провоцирует расслоение массы: тяжелые фракции оседают на дно, а на поверхности выступает цементное молочко толщиной 2–3 мм. Пластичность смеси регулируют добавками — суперпластификаторами в дозировке 0,4–0,8% от массы цемента, а не дополнительной жидкостью.
Ошибки на этапе дозирования проявляются уже через несколько часов после укладки. К типовым просчетам относят:
- превышение подвижности смеси свыше П4 без применения пластификаторов;
- использование песка с влажностью выше 5% без пересчета объема воды;
- добавление воды в готовый раствор для восстановления пластичности;
- замес цементно-песчаной смеси при температуре ниже +5 °C без противоморозных добавок.
Корректировка пропорций после начала схватывания цемента через 45–60 минут теряет смысл: гидратация клинкерных минералов уже запущена, а повторное перемешивание разрушает формирующуюся кристаллическую структуру.
