Привід спідометра є механізмом, який передає інформацію про обертання елементів трансмісії на сам спідометр для відображення швидкості руху автомобіля. Хоча в сучасних авто він здебільшого замінений електронним датчиком швидкості (VSS), у старих моделях він був виконаний як механічний або електромеханічний вузол. Його конструкція забезпечує надійну, але з часом схильну до зносу, передачу руху.
Конструкція приводу

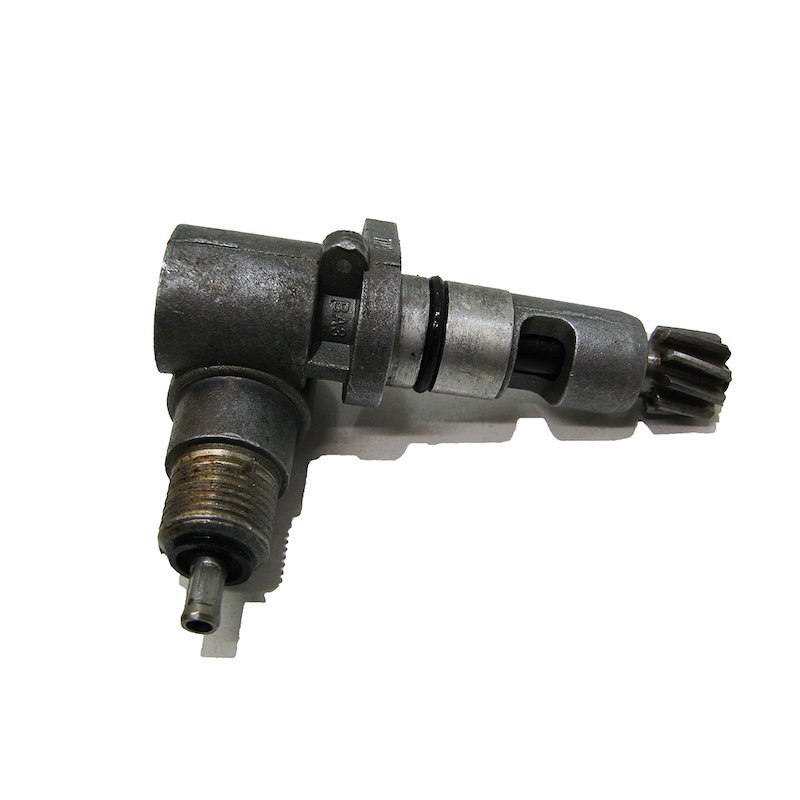

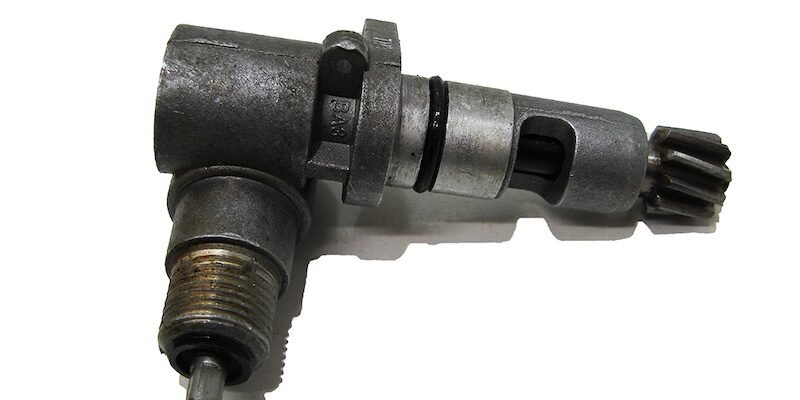

Привід спідометра складається з кількох основних елементів, які забезпечують передачу руху від коробки передач до панелі приладів. Центральним елементом є шестерня приводу, яка встановлюється на вихідному валу коробки передач або на диференціалі. Ця шестерня обертається разом з валом. До неї приєднується трос спідометра, який являє собою гнучкий сталевий сердечник, укладений у захисну оболонку. Трос проходить від КПП до задньої частини панелі приладів.
Кінець троса, що знаходиться за панеллю приладів, вставляється у механізм спідометра (лічильник швидкості та одометр). Обертання троса змушує обертатися магніт, який створює електромагнітне поле, що взаємодіє з алюмінієвим диском. Ця взаємодія створює крутний момент, який і призводить до відхилення стрілки спідометра. У електромеханічних системах трос з’єднується не з самим спідометром, а з датчиком, який перетворює механічне обертання на електричний імпульсний сигнал для електронного спідометра.
Симптоми зносу та несправності
Знос приводу спідометра проявляється кількома характерними ознаками, які зазвичай пов’язані з некоректними показниками швидкості або появою сторонніх шумів. Найпоширеніший симптом — нестабільна робота стрілки спідометра, коли вона не плавно піднімається, а стрибає або тремтить під час руху. Це зазвичай вказує на тертя або заїдання всередині захисної оболонки троса, можливо, через нестачу змащення або потрапляння бруду.
Іншою ознакою є повна відмова спідометра та одометра. Якщо стрілка залишається на нулі, а одометр не рахує пробіг, це свідчить про обрив троса спідометра або поломку пластикової шестерні приводу в коробці передач. Крім того, при зносі троса або його неправильному змащенні в районі панелі приладів або біля КПП можуть з’являтися сторонні шуми, такі як свист, скрегіт або характерний хрускіт, які посилюються зі збільшенням швидкості.
Діагностика та усунення
Діагностика несправності механічного приводу спідометра починається з візуальної перевірки. Спершу потрібно від’єднати трос від панелі приладів і перевірити його, витягнувши внутрішній сердечник. Якщо сердечник обірваний або має сліди сильного зносу, необхідна заміна всього вузла. Якщо ж трос цілий, але туго обертається, його слід змастити або замінити через внутрішнє пошкодження оболонки.

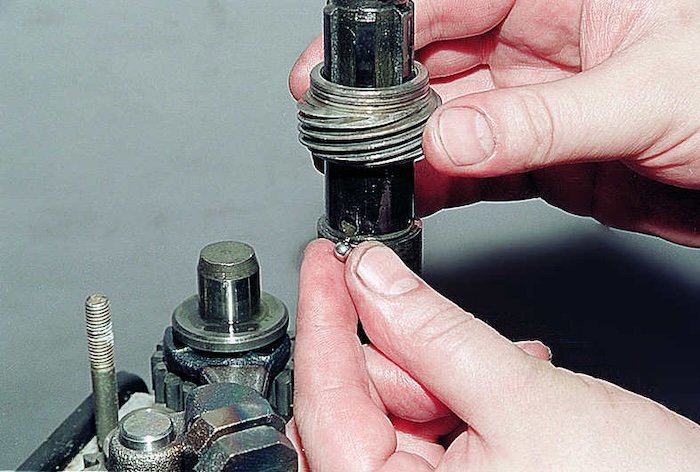

Якщо трос справний, необхідно перевірити шестерню приводу в коробці передач. Це вимагає демонтажу кріплення приводу з корпусу КПП. Пластикова шестерня, яка безпосередньо контактує з валом трансмісії, може бути пошкоджена або мати зношені зубці. У випадку зносу або поломки шестерні, її необхідно замінити, що часто є окремою операцією від заміни самого троса. Своєчасна заміна зношених елементів приводу спідометра дозволяє уникнути не тільки незручностей, а й некоректної реєстрації пробігу автомобіля.
