Конденсатовідвідник — це ключовий елемент у парових та теплотехнічних системах, який автоматично видаляє конденсат, не випускаючи пару. Від правильного вибору типу конденсатовідвідника залежить ефективність роботи обладнання, безпека і енергоефективність усього процесу. У цій статті розглянемо основні типи конденсатовідвідників, їх конструктивні особливості та оптимальні області використання.
Для чого потрібні конденсатовідвідники?
Пара, що передає тепло, поступово конденсується. Якщо вчасно не видалити утворену воду, виникають такі проблеми:
- зниження теплової віддачі;
- гідроудари в трубопроводі;
- корозія обладнання;
- нестабільність температури в системі;
- зростання витрат палива і енергії.
Конденсатовідвідники вирішують ці проблеми, підтримуючи суху пару в системі та відводячи воду у міру її накопичення.

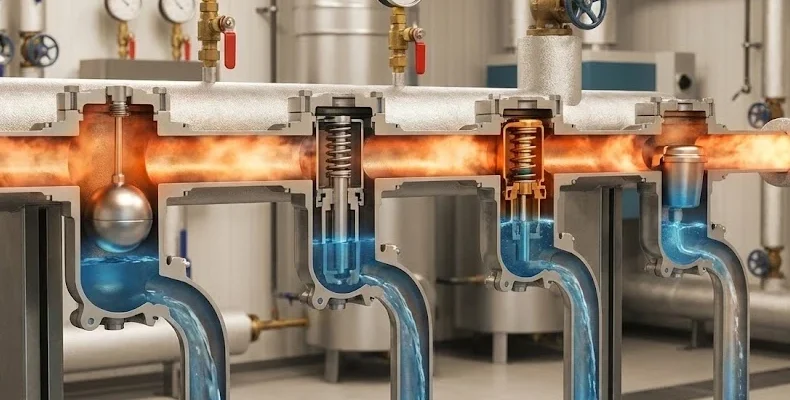

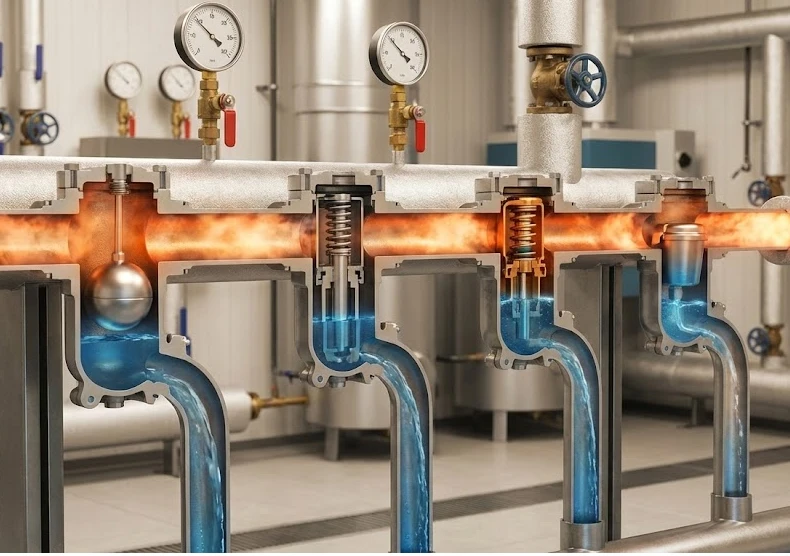

Основні типи конденсатовідвідників
- Поплавкові (механічні)
Оснащені поплавком, що піднімається при накопиченні конденсату. Як тільки рівень рідини піднімається, відкривається випускний клапан. Закривається він після видалення конденсату.- Переваги: працюють безперервно, не випускають пару, стабільні при постійному навантаженні.
- Застосування: теплообмінники, бойлери, системи гарячого водопостачання, промислові парові установки.
- Термодинамічні
Використовують різницю тиску між парою і конденсатом. Робочий диск відкриває або закриває отвір залежно від тиску.- Переваги: компактні, витримують високу температуру, стійкі до гідроударів.
- Застосування: головні парові лінії, трубопроводи, парові нагрівачі.
- Термостатичні (біметалеві або з капсулою)
Реагують на температуру: відкриваються, коли температура падає до певного рівня, і закриваються після видалення охолодженого конденсату.- Переваги: пропускають лише охолоджений конденсат, працюють плавно, не реагують на тиск.
- Застосування: системи обігріву, вентиляції, стерилізаційне обладнання, автоклави.
- Ковшові (тип «перевернутий стакан»)
Мають порожнину, що утримується вгору парою. Коли накопичується вода, тиск пари падає, ковш опускається і відкриває отвір.- Переваги: прості в обслуговуванні, стійкі до бруду, витримують великі навантаження.
- Застосування: харчова промисловість, пивоваріння, цукрові заводи, великі теплообмінники.
Як вибрати потрібний тип?
Тип конденсатовідвідника обирають залежно від технічних умов і задач:
- Постійна витрата пара без коливань: поплавковий — забезпечує стабільність.
- Високий тиск і температура: термодинамічний — витримує екстремальні умови.
- Змінне навантаження і чутливість до температури: термостатичний — оптимальний вибір.
- Наявність забруднень у парі: ковшовий — стійкий до бруду і корозії.
Поради з експлуатації
- Періодично перевіряйте роботу пристрою — зниження ефективності часто пов’язане із засміченням.
- Встановлюйте фільтри перед конденсатовідвідниками для продовження терміну служби.
- Використовуйте відповідні типи з’єднань — різьбові, фланцеві або приварні, залежно від умов монтажу.
- Враховуйте орієнтацію монтажу — горизонтальну або вертикальну.
Різні типи конденсатовідвідників мають свої переваги та ідеальні області застосування. Вибір правильного типу допоможе уникнути втрат пари, знизити витрати на енергію та забезпечити довготривалу надійну роботу системи. Уважне ставлення до підбору обладнання — це інвестиція в ефективність і безпеку.
